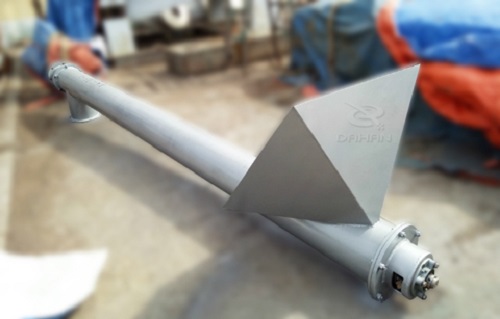

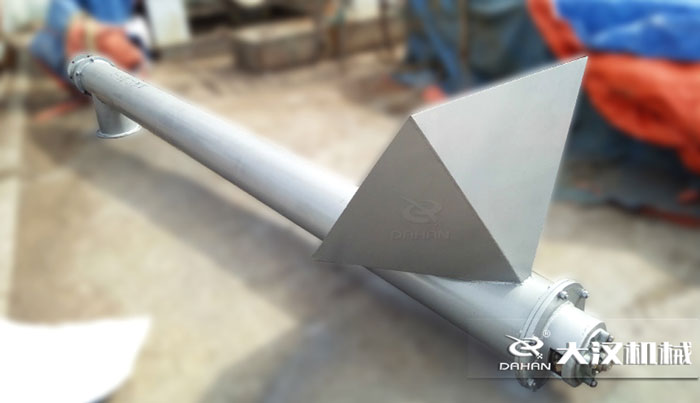

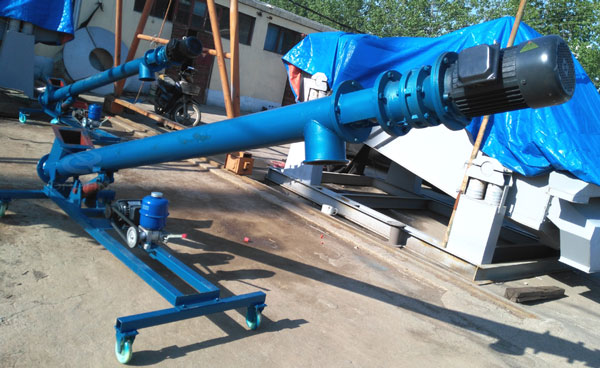

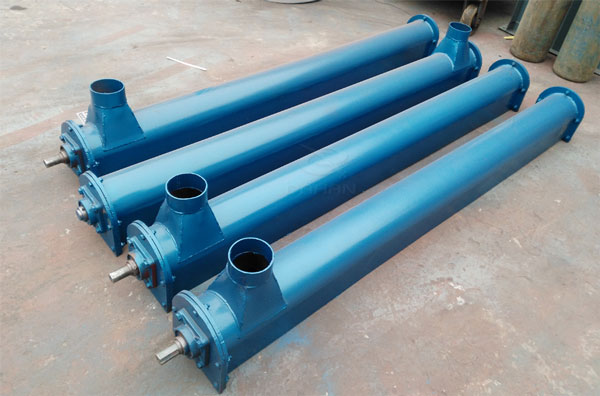

LS型螺旋輸送機概述：

LS型螺旋輸送機一直被廣泛用于國民經濟各部門，如建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業,適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等。不宜輸送易變質、粘性大、易結塊的物料,LS螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX系列螺旋輸送機，或與我公司技術部門聯系進行單獨設計。

LS系列螺旋輸送機的特點：

1.承載能力大、安全可靠。

2.適應性強、安裝維修方便、壽命長。

3.整機體積小、轉速高、確保快速均勻輸送。

4.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

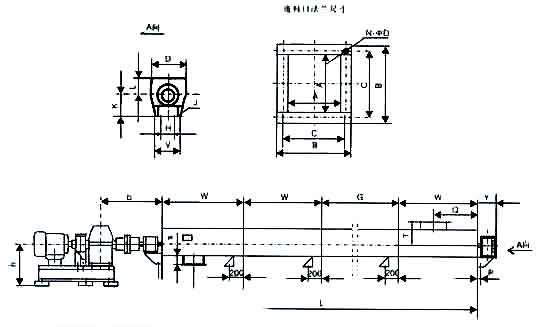

LS螺旋輸送機安裝示意圖：

LS型螺旋輸送機主要技術參數：

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

LS型螺旋輸送機外型尺寸：

布袋聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

法蘭聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

萬向球聯接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

LS型螺旋輸送機工作原理：

LS型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

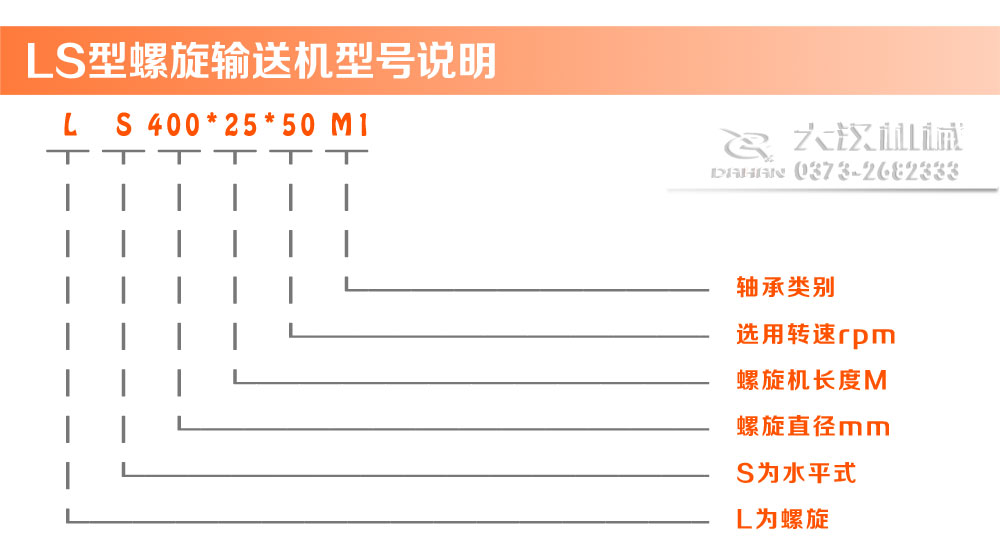

LS型螺旋輸送機型號說明：

LS型螺旋輸送機整機布置形式：

一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,最長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接，保證了聯接軸的互換性，便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。
